Tutorial Cara Konfigurasi Routing Statik di Cisco Packet Tracer

Assalamu'alaikum Wr.Wb

Kali ini saya akan membagikan cara Konfigurasi Routing Static di Cisco Packettracer.

A.Pengertian

Routing Static adalah bentuk perutean yang terjadi saat router menggunakan entri perutean yang dikonfigurasi secara manual, bukan informasi dari lalu lintas perutean dinamis.

B.Latar Belakang

Ingin memahami tentang Rounting Static di Cisco Packettracer

C.Maksud dan Tujuan

Untuk memahami konfigurasi Routing Static

D.Alat dan Bahan

-Laptop

-Aplikasi Software Packettracer

E.Waktu

-30 Menit

F.Pembahasan

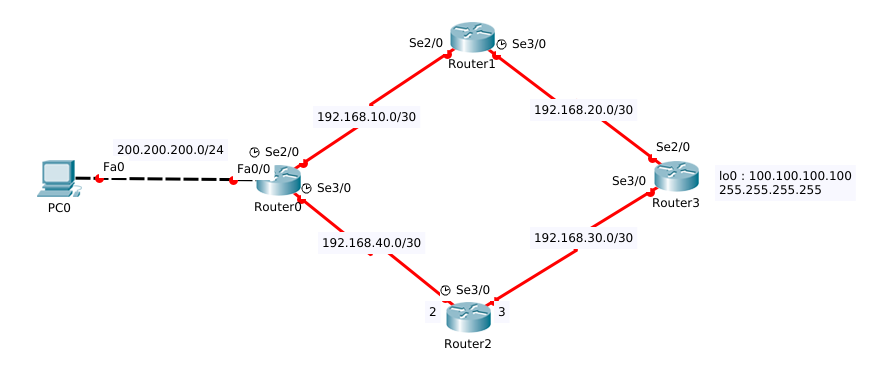

 -Contoh Topologi Routing Static seperti gambar di atas

 -Pertama kita setting Router0,untuk memasukkan interface fa0/0 yang di hubungkan ke Router

 -lalu, kita masukkan Ip address Router0 :
Router>ena
Router#conf t
Enter configuration commands, one per line.  End with CNTL/Z.
Router(config)#int fa0/0
Router(config-if)#ip address 200.200.200.254 255.255.255.0
Router(config-if)#exit

-Kemudian Kita isi IP komputer seperti gambar di atas :

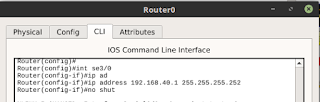

 -lalu,kita Konfigurasi Interface Serial yg di hubugkan R-0 dengan R-1 & R-2 :
Router(config)#int se2/0
Router(config-if)#ip address 192.168.10.1 255.255.255.252
Router(config-if)#no shut
%LINK-5-CHANGED: Interface Serial2/0, changed state to down
Router(config-if)#exit

Router(config)#int se3/0
Router(config-if)#ip address 192.168.40.1 255.255.255.252
Router(config-if)#no shut
Router(config-if)#exit

 -Selanjutnya Kita Konfigurasi Router 1



 -Kita masukkan Interface Serial yg Terhubung di R-0 dan Interface Serial yang Terhubung di R-3 :
Router#conf t
Enter configuration commands, one per line.  End with CNTL/Z.
Router(config)#int se2/0
Router(config-if)#ip address 192.168.10.2 255.255.255.252
Router(config-if)#no shut

Router(config)#int se3/0
Router(config-if)#ip ad
Router(config-if)#ip address 192.168.20.1 255.255.255.252
Router(config-if)#no shut

 -Kemudian, Kita Konfigurasi R-2

 -Lalu, Kita Konfigurasi Interface Serial R-2 yang terhubung di R-0 & R-3:
Router>ena
Router#conf t
Enter configuration commands, one per line.  End with CNTL/Z
Router(config)#int se2/0
Router(config-if)#ip address 192.168.40.2 255.255.255.252
Router(config-if)#no shut

Router(config)#int se3/0
Router(config-if)#ip ad
Router(config-if)#ip address 192.168.30.1 255.255.255.252
Router(config-if)#no shut

-Selanjutnya,Kita Konfigurasi R-3

 -Lalu, Masukkan Interface Serial R-3 yang terhubung di R-2 & R-1 :
Router>ena
Router#conf t
Enter configuration commands, one per line.  End with CNTL/Z.
Router(config)#int se2/0
Router(config-if)#ip address 192.168.20.2 255.255.255.252

Router>ena
Router#conf t
Enter configuration commands, one per line.  End with CNTL/Z.
Router(config)#int se3/0
Router(config-if)#ip address 192.168.30.2 255.255.255.252

 -Kemudian, Kita masukkan Interface Loopback 0 :

Router(config)#int loopback 0

Router(config-if)#ip address 100.100.100.100 255.255.255.255

Router(config-if)#no shut

Router(config-if)#

 -Kemudian Kita Cek menggunakan E-mail,R-0 sampai R3

 -Selanjutnya, Kita Masuk konfigurasi R-0 untuk memasukan IP Routing

 -lalu, konfigurasi R-0 untuk memasukan IP Routing R-0 ke R-1,R-2 & R-3 :
Router>ena
Router#conf t
Enter configuration commands, one per line.  End with CNTL/Z.
Router(config)#ip route 192.168.10.0 255.255.255.252 se2/0
Router(config)#ip route 192.168.20.0 255.255.255.252 se2/0
Router(config)#ip route 192.168.40.0 255.255.255.252 se3/0
Router(config)#ip route 192.168.30.0 255.255.255.252 se3/0
Router(config)#ip route 100.100.100.100 255.255.255.255 se3/0
Router(config)#ip route 100.100.100.100 255.255.255.255 se2/0
Router(config-if)#no shut

 -kemudian Kita masukkan Ip Route R-1
Router>ena
Router#conf t
Enter configuration commands, one per line.  End with CNTL/Z.
Router(config)#ip route 200.200.200.0 255.255.255.0 se2/0
Router(config)#ip route 100.100.100.100 255.255.255.255 se3/0

 -Kemudian, kita konfigurasi R-2 untuk memasukkan IP Route :
Router>ena
Router#conf t
Enter configuration commands, one per line.  End with CNTL/Z.
Router(config)#ip route 200.200.200.0 255.255.255.0 se2/0
Router(config)#ip route 100.100.100.100 255.255.255.255 se3/0

 -Lalu, Kita Konfigurasi R-2 untuk memasukan Ip Route :
Router#conf t
Enter configuration commands, one per line.  End with CNTL/Z.
Router(config)#ip route 192.168.10.0 255.255.255.252 se2/0
Router(config)#ip route 192.168.40.0 255.255.255.252 se3/0
Router(config)#ip route 200.200.200.0 255.255.255.0 se3/0
Router(config)#ip route 200.200.200.0 255.255.255.0 se2/0

 -Kemudian Kita Cek Routing Tersebut di Router 0 dengan Perintah :
Router#traceroute 100.100.100.100
Type escape sequence to abort.
Tracing the route to 100.100.100.100

  1   192.168.40.2    2 msec    0 msec    0 msec
  2   192.168.20.2    2 msec    1 msec    2 msec

G.Kesimpulan

Saat Memasukkan Interface Jangan Sampai Salah dan Harus Teliti...

Sekian dari saya apabila ada kekurangan saya minta maaf...

Wassalamua'alaikum Wr.Wb
